产品概述
HRC PT-PXM是一款专门为无人机设计的热像仪产品,接纳FLIR长波红外非制冷热成像相机机芯,有640×512 、336×256 、324×256三种区分率型号可选择,灵敏度可高达<50 mK@f/1.0,提供9 mm、13 mm、19mm、25 mm、35 mm、50 mm、60 mm、100 mm等多种选配镜头,均具备数字变焦功效。HRC PT-PXM配备高精度三轴云台,可装置至消费型、商用型以及军用型航行器使用,配合FPV接收屏可实时视察拍摄画面,同时支持拍照与存储,适用于安防、光伏、辐射丈量、剖析和遥感勘测等领域。
产品特性
HRC PT-PXM是一款专门为多旋翼无人机设计的热像仪产品,体积小、重量轻、价格合理、易于集成,易于装置及在航行中使用。只需使用一个12针数据线,为热像仪输入5伏电源,并将模拟热视频输出至您的OSD 或视频发射器,航行准备即已完成。
HRC PT-PXM接纳FLIR高品质的TAU2机芯,R级全屏测温机芯,P级非测温机芯; 灵敏度高,测温规模大,具有数字图像增强。
HRC PT-PXM通过直接PWM连接为您提供三项热像仪功效的航行控制,电子变倍,调色,纪录。模拟图像实时输出,实时存储14位数字图像,温度显示和最高温度点自动追踪,能更多满足您检测和科研的需要。
HRC PT-PXM不但为您提供热图像,还可提供热数据,将热像仪应用带到新的高度。
机载纪录
HRC FT-PXM 将14位数字图像纪录到可移动的TF卡中,因此您不会因传输损耗丧失任何数据。 图像生存到TF卡中,可通过TF卡对图像进行检索。
热像仪控制
HRC FT-PXM组件端口连接通过 PWM 命令为您提供了三个热像仪控制项,您可以选择调色盘、启动或停止纪录、通过无线电控制器触发热像仪的电子变焦功效。
多种选配镜头
7.5—100mm多种镜头可供选择,满足您差别场景的应用需求。
使用便当
HRC FT-PXM使用很是简便。 由于所有配置均已完成,只需接通电源,飞机即可起飞。 如想深入了解HRC FT-PXM的设置,请下载热像仪控制器 GUI 并使用 USB 连接线将HRC FT-PXM 连接到您的个人电脑。
装置简单
HRC FT-PXM的重量很轻,因此,可装置在任何类型的无人机上,并有众多装置计划可供选择。 无论您想要接纳硬装置的方法照旧想装置在无刷式万向架上,HRC FT-PXM都能够实现。

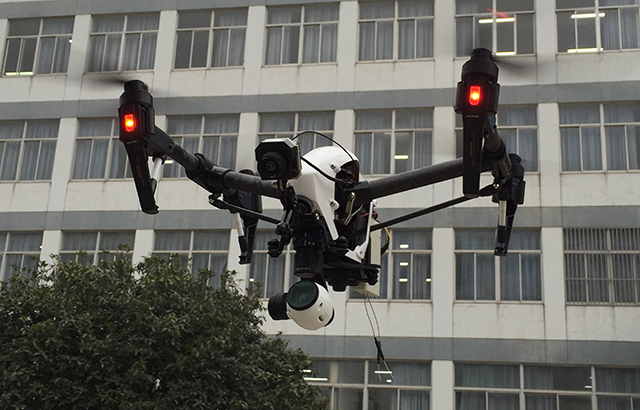

实测效果
类型 |
V384 |
V640 |
红外探测器 |
||
探测器类型 |
非制冷微测辐射热计 |
|
波长规模 |
8 - 14 μm |
|
帧频 |
25Hz |
|
区分率 |
384×288 |
640×480 |
像素巨细 |
25μm |
17μm |
测温性能和图像性能 |
||
测温规模 |
高增益: -40°C ~ +160°C;低增益: -40°C ~ +550°C |
|
测温精度 |
±2℃或2%,取较大者 |
|
热灵敏度(NETD) |
<50 mK |
|
镜头 |
7.5 – 100 mm 多种镜头可选 |
|
调焦方法 |
定焦无热化 |
|
清晰成像规模 |
0.3m~∞ |
|
发射率黑配景温度校正 |
凭据输入发射率和配景温度自动校正,发射率0.01~1可调 |
|
大气透过率校正 |
凭据气象参数自动盘算大气透过率并校正温度 |
|
最高温追踪 |
实时显示高温点的位置和温度 |
|
调色板 |
白热、黑热、铁红、彩虹等10种 |
|
图形输出 |
||
模拟图像 |
NTSC/PAL |
|
数字图像 |
8位或14位 |
|
图像控制 |
2倍&4倍数字变焦(Tau 2 640为8倍)、极性、伪彩色或黑白、AGC、数字细节增强(DDE)、图像优化(BPR、NUC & AGC’d视频) |
|
信号接口 |
Camera Link(扩展总线辅助�?椋�,可提供独立的 I/O控制接口,兼容RS-232(57,600 & 921,600波特),外部输入/输出同步,功率降低开关(关闭模拟视频输出) |
|
FFC连续时间 |
<0.5 s |
|
数据存储 |
||
温度数据 |
RAW花样 |
|
数字图像 |
RAW,( 14位) |
|
图像存储方法 |
序列连拍 |
|
触发方法 |
PWM |
|
存储 |
可插拔TF卡,容量32G |
|
情况参数 |
||
事情温度规模 |
-40°C ~ +80°C(外部温度) |
|
非事情温度规模 |
-55°C 至 +95°C |
|
湿度 |
5 - 95%(非冷凝) |
|
事情高度 |
+12,200米 |
|
外壳防护品级 |
IP54 |
|
攻击 |
25G,IEC68-2-29 |
|
振动 |
2G,IEC68-2-6 |
|
电磁兼容 |
切合CE/FCC标准 |
|
电源 |
DC 5V-24V |
|
功耗 |
2.0 W |
|
尺寸 |
57.4 x 44.4 mm(包括镜头) |
|
重量 |
92.1–113.4 g(视配置而定) |
|
装置接口 |
适配2D/3D云台 |
|
二次开发 |
可以扩展GPS,及OSD等等功效 |
应用
光伏电池板热斑检测 ,电力线检查 , 搜索和救援,消防 , 精细农业 , 屋顶检测 , 安防 , 变电站检查 , 手机信号塔检查 , 丈量 , 关于您能想到的任何其它问题
